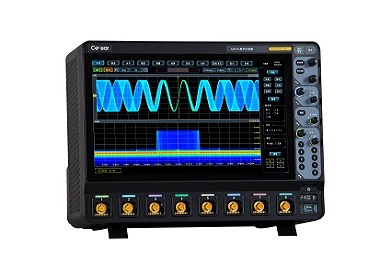

4457系列数字示波器
4457系列数字示波器集示波器、逻辑分析仪、函数发生器、总线分析仪、实时频谱分析仪及数字电压表等多种仪器于一体，具有波形自动设置、参数自动测量与统计、光标测量、数学运算、FFT频谱分析、波形录制与回放、串行总线分析、极限模板测试、功率测量与分析、波特图分析、眼图及抖动分析等功能，支持以太网程控，方便集成开发使用。
功能特点
-
主要特点
● 多合一仪器
示波器、逻辑分析仪、函数发生器、总线分析仪、实时频谱分析仪及数字电压表多合一，提供更多的测试功能，帮助您轻松应对各种挑战。
● Any Acquire 技术
独创的任意捕获技术，为您提供更高的采样率、更快的波形捕获率、更炫丽的显示、更深的存储、更精确的数字触发以及更全面的分析。
● 丰富的探头选件
支持无源探头、高压单端探头、高压差分探头、电流探头及有源探头，满足您不同场合的探头测试需求。
● 高清触摸一体液晶屏
15.6英寸高清液晶显示屏，分辨率高达1920×1080。电容触摸屏，支持单点和多点触控，快速实现波形和菜单的操作。
● 便携式结构、丰富的外设接口
便携式结构，8U标准机架安装，外设接口丰富，最大重量15kg。
-

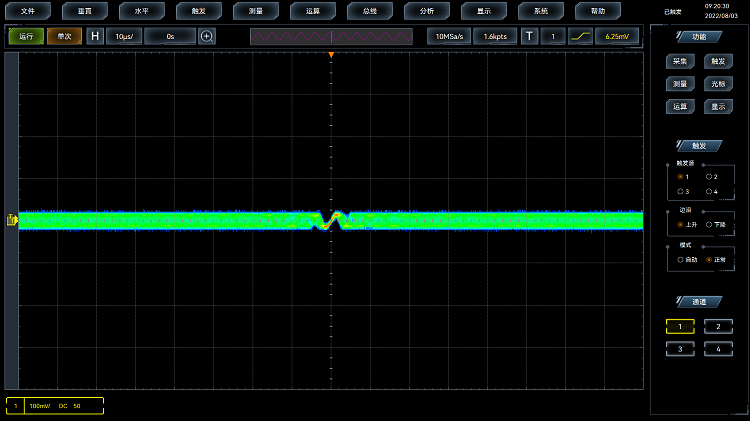

高达120万个波形/秒的波形捕获率，20GSa/s的采样率，快速发现和捕获偶发事件
示波器高达120万个波形/秒的波形捕获率，20GSa/s的采样率，极大提高了毛刺和偶发事件捕获的概率，让您在更长的采集时间内查看到更多的波形细节。
-

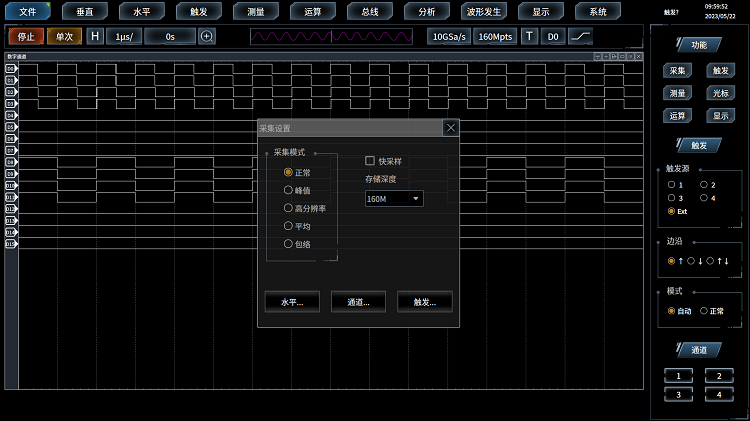

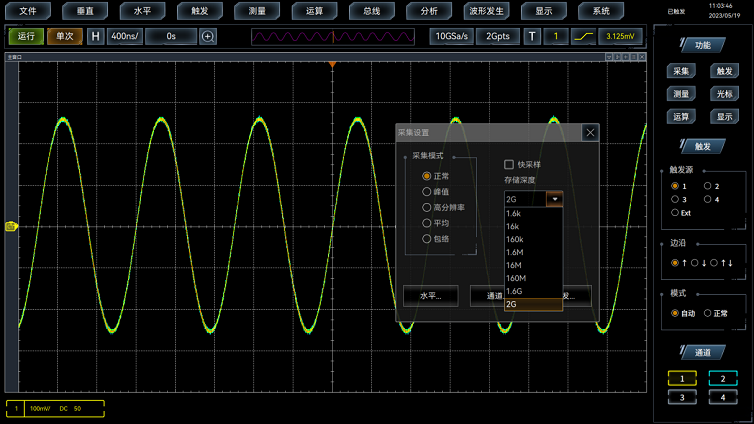

最高2Gpts的深度存储，保持更长记录时间，分段存储，更有效地捕获和存储重要的信号
2Gpts的深度存储器，示波器在慢时基档位下依然保持高的采样率和快的波形捕获率。全硬件视窗扩展，可局部放大观察波形的细节，为您提供波形全局与细节的同步显示。
4457系列示波器标配了分段存储器采集，即使示波器工作在深度存储模式下，依然可以保持快速的响应速度和屏幕更新率。
-

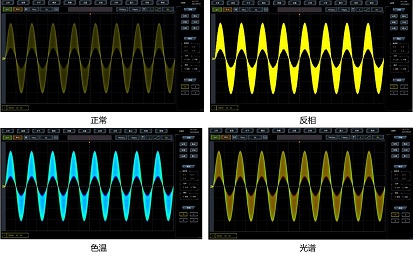

256级灰度等级及四种波形色彩显示，超凡的视觉体验
4457系列示波器采用数字荧光三维显示技术，通过颜色的亮暗或冷暖来表示事件发生的概率，并提供正常、反相、色温、光谱等4种波形色彩，增强了查看偶发事件的能力。
-

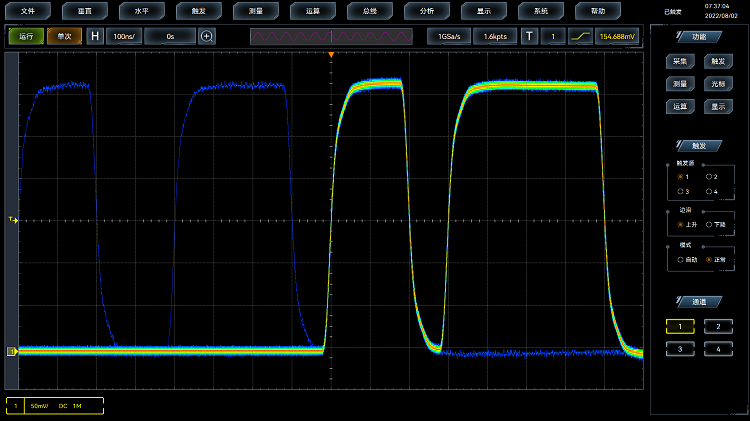

丰富的触发功能，精确的数字触发，准确锁定触发事件
4457系列示波器提供一套丰富的触发功能，含边沿、边沿跳变、双边沿时间、双边沿事件、毛刺、脉宽、矮脉冲、超时、码型、状态、建立保持、窗口、区域触发（可视触发）等，为您在纷繁复杂的采样信息中迅速锁定感兴趣的事件。
4457系列示波器采用精确的数字触发技术，直接对ADC采集样本进行触发点测定，能抑制干扰信号影响，迅速锁定触发事件，为示波器准确的显示和分析信号奠定基础。数字触发的触发灵敏度最高0.1格。
-

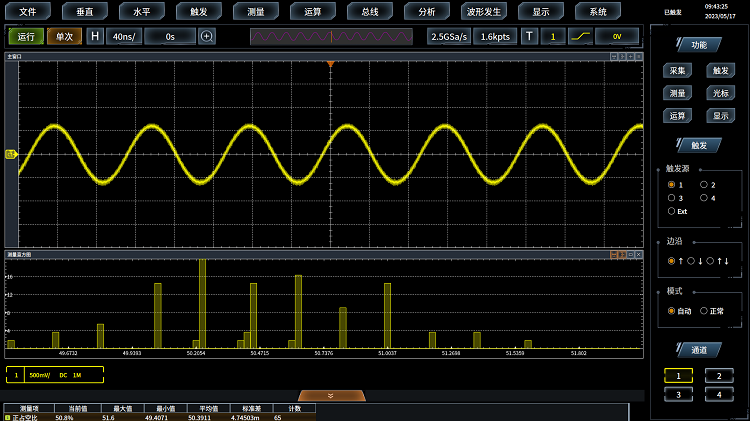

强大的计算分析工具，为您提供深层次的数据挖掘与分析
4457系列示波器提供一套完善的分析工具，包括基于波形的光标和基于屏幕的光标、数学运算、硬件参数测量、FFT分析、直方图统计等，为您提供深层次的数据挖掘与分析，从而满足您多方位的测量分析需求。
-

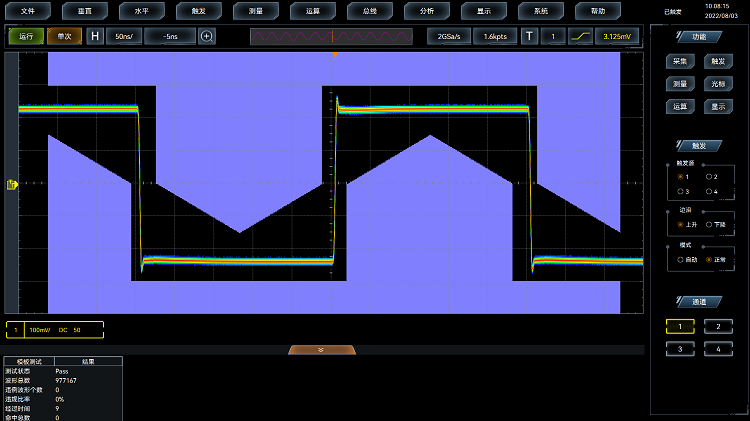

丰富的波形录制与回放、极限模版、功率测量、波特图分析功能
4457系列示波器提供丰富的波形录制与回放、极限模版、功率测量、波特图分析功能，为您提供强大的数据分析能力，全面满足测量分析需求。
波形录制与回放功能用于波形的实时录制，回放查看波形细节；极限模板测试内置标准模板，用户也可进行模板自定义，进行通过性测试；功率测量功能可用于电源质量、开关损耗、谐波、波纹、安全作业区等测试；波特图分析检测控制环路的频率响应，分析反馈系统的稳定性。
-

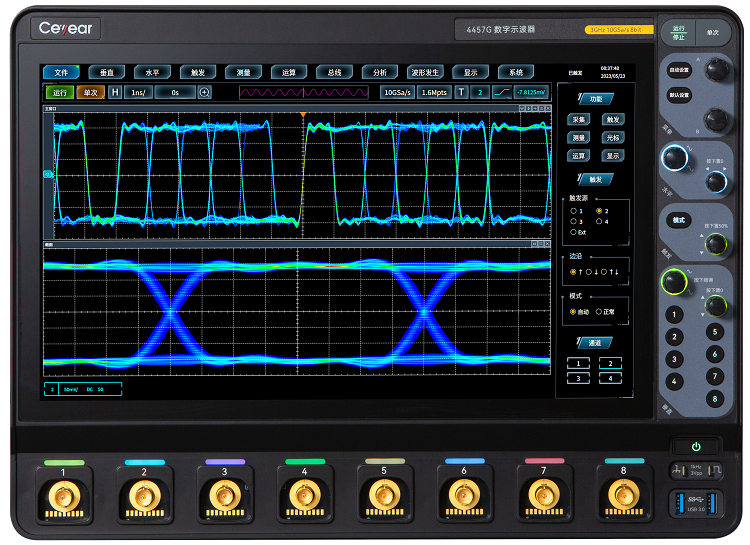

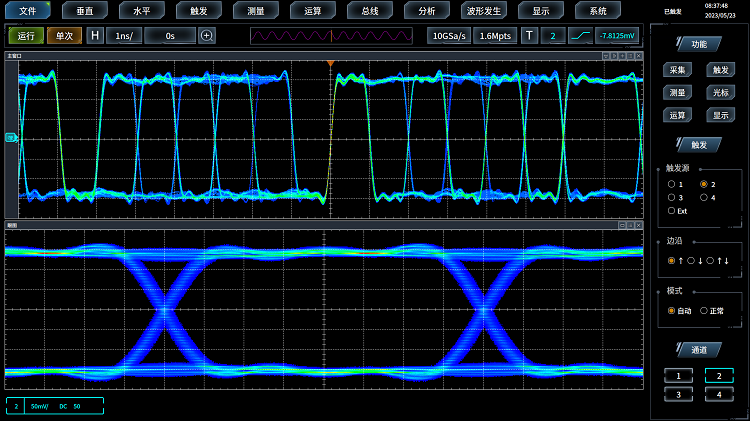

强大的眼图与抖动分析功能，进行眼图参数测量和深入的抖动分析
4457示波器具有强大的眼图与抖动分析功能，可以对每次捕获的全部UI，快速叠加显示眼图，进行眼图参数测量。同时进行深入抖动分析，显示出时间间隔误差（TIE）的直方图，频谱图和趋势图，对抖动分解计算出其各分量的大小，并绘制出浴盆曲线。
-
集成16通道逻辑分析仪功能，快速解决模数混合信号设计与分析问题
逻辑分析仪选件可提供2.5GSa/s的定时采样率，可为所有数字通道提供最高400ps的时间分辨率，可更加真实的反应被测信号的时序关系。最高160Mpts的深度存储器，使逻辑分析仪在捕获长时间记录时仍保持高的采样率。
-

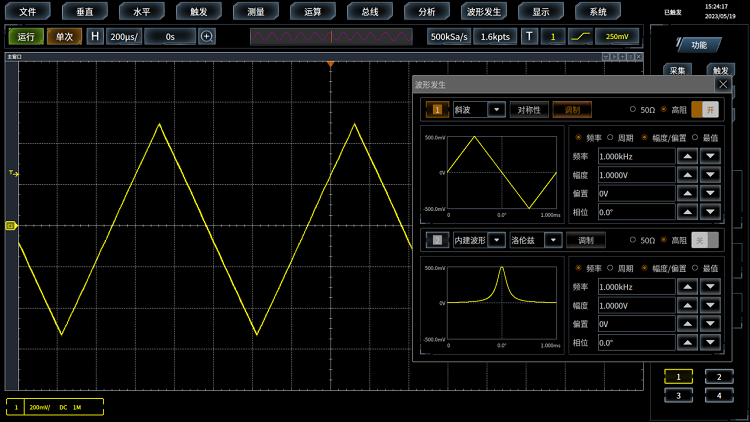

2通道函数发生器功能，支持正弦波、方波、脉冲、任意波等多种波形，还支持FM、AM、FSK等调制波形输出
函数发生器具有2个输出通道，可帮助您在设计中模拟传感器信号或向信号添加噪声，以进行余量测试。
函数发生器提供了高达50MHz的正弦波形输出，还包括方波、斜波、脉冲、直流、噪声、任意波、SinX/X、指数上升/下降、高斯、洛伦兹曲线、半正矢曲线、心电图等波形，此外还支持FM、AM、FSK等调制波形的输出。具有64k点记录长度的任意波形输出功能，可以通过电容触摸屏对输出的波形进行任意的编辑和修改，从而快速的产生您所需要的波形。
-
支持多种总线的全硬件解码与分析
总线分析仪支持 I2C、SPI 、CAN、LIN、FlexRay、RS232、USB、Audio、MIL-STD-1553、ARINC429等多种总线的自动触发和分析，提供诸如嵌入式、汽车、计算机及音频等串行总线的测试解决方案，基于FPGA的全硬件解码技术，具有强大的串行总线触发与分析能力，增强了捕获偶发性串行通信误码的概率。
除了提供传统的数字视图外，还提供更高级别的总线视图显示，还可以采用带有时间标记的事件表形式查看捕获的总线包。
-

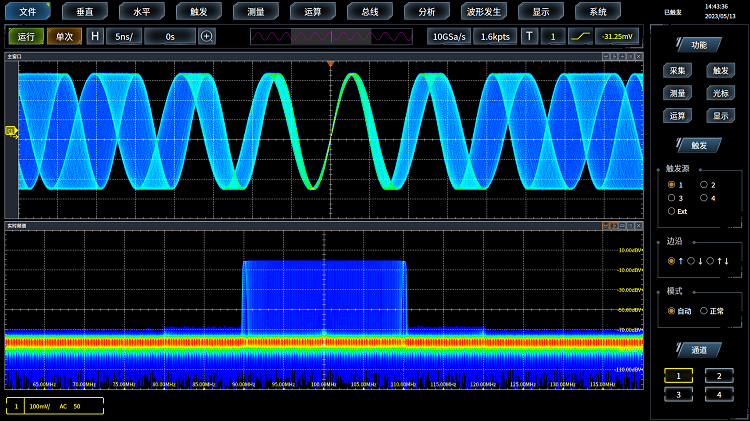

全硬件实时频谱分析仪功能
全硬件架构实时频谱分析仪功能，最大频率范围至示波器带宽，实时分析带宽10MHz、20MHz、40MHz、80MHz、160MHz、320MHz可选。采用叠加FFT和数字荧光显示技术使得FFT刷新频率大于40万次/秒，极大地提高了捕获窄脉冲或瞬态信号的概率，增强查看偶发事件的能力。
-
15.6英寸全新电容触摸屏，视图美观，方便易用
15.6英寸电容触摸屏，支持单点和多点触控，快速实现波形的缩放和移动，贴心设计，超强体验；多窗口自由设定，视图美观，利于观测；语音识别，操作更智能。
-

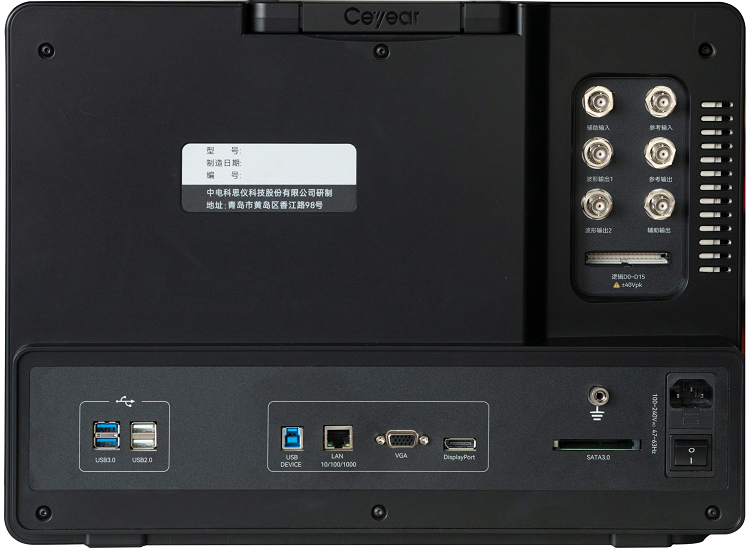

标准的8U机架，丰富的外设接口，强大的连接能力
标准8U机架安装，提供丰富的外设接口，可通过以太网端口简便地连接到网络，实现网络的远程程控，便于功能扩展和系统的组建。
技术规范
型号
指标
4457E
4457F
4457G
4457K
垂
直
系
统
通道数
4、8（选配）
4
带宽（≥10mV/div、50Ω）
1GHz
2GHz
3GHz
4GHz
带宽（≥10mV/div、1MΩ）
500MHz
500MHz
500MHz
500MHz
上升时间（50Ω）
≤450ps
≤225ps
≤150ps
≤113ps
带宽限制
20MHz、500MHz、1GHz、2GHz、全带宽（注：带宽限制档位不超过各型号的带宽）
输入阻抗
E/F/G：50Ω±2%、1MΩ±1%//24pF±3pF
K：50Ω±2%、1MΩ±1%
输入耦合
50Ω：DC
1MΩ：DC、AC
垂直灵敏度范围
50Ω：1mV/div~1V/div
1MΩ：1mV/div~10V/div
垂直增益精度
±3%（注：≥ 10mV/div）、±5%（注：＜10mV/div）
垂直分辨率
8bit
动态范围
距离屏幕中心±4格
最大输入电压
50Ω：5Vrms
1MΩ：300Vrms
偏置范围
50Ω：±0.5V（1mV/div~10mV/div）、±1V（20mV/div~100mV/div）、±4V（200mV/div~1V/div）
1MΩ：±0.5V（1mV/div~10mV/div）、±1V（20mV/div~100mV/div）、
±10V（200mV/div~1V/div）、±100V（2V/div~10V/div）
通道间隔离度
≥30dB
水
平
系
统
最高采样率
E/F/G：10GSa/s（半通道）、10GSa/s（全通道）
K：20GSa/s（半通道）、20GSa/s（全通道）
最大存储深度
2Gpts（全通道）
采集模式
正常：采集取样的值
峰值：取样毛刺最小100ps
高分辨率：垂直分辨率提升，降低噪声
包络：最小和最大值包络反应多次采集上的峰值数据
平均：平均包含2-512个波形
滚动：在屏幕上从右向左滚动波形，时基100ms/div~1000s/div
分段：标准型采集存储器最多分成262144个段
最快波形捕获率
快采样模式：120万个波形/秒
分段模式：45万个波形/秒
时基范围
10ps/div~1000s/div
时基精度
±（1ppm+1ppm/年老化率）
时基延时范围
触发前1屏、触发后最大5000s
通道间延时调节范围
±150ns，步进100ps
触
发
系
统
触发源
模拟通道CH1~CH4、外部、数字通道D0~D15（选配H01）、模拟通道CH5~CH8（选配八通道选件）
触发模式
自动、正常、单次
触发释抑范围
6.4ns至200s
触发电平范围
内部：±4格
外部：±0.4V、 外部/10：±4V
触发灵敏度
内部：用户可调节，步进0.1格
外部：50mV、外部/10：500mV
触发类型
边沿：在任何通道或辅助输入的上升沿、下降沿或任意边沿上触发
边沿跳变：当遇到在指定时间内或外跨越两个电压电平的上升沿或下降沿时触发
毛刺：指定毛刺宽度（小于最窄脉宽）和极性，在遇到毛刺时进行触发
脉宽：在>、<、= 或≠特定时间周期的正脉宽或负脉宽上触发，脉宽范围：6.4ns~12.8s，分辨率1.6ns
矮脉冲：当脉冲超过一个阈值但未能超过另一个阈值时进行触发
超时：当事件在指定时间内一直保持高、低或高低时触发
码型/状态：通过在输入通道上查找指定的码型或码型与边沿（状态）来识别触发条件
视频触发：在NTSC、PAL 和 SECAM 信号的行、奇数场、偶数场或全场上触发
边沿到边沿：在任何通道选定的边沿上进行准备，等待指定的时间或事件的另一个选定边沿上触发，包括双边沿时间和双边沿事件
建立和保持：在任何通道上存在的时钟和数据之间的建立时间或保持时间出现违例时触发
窗口：在事件进入、离开、保持在用户可调节的两个阈值确定的窗口范围内、范围外时触发采集。可以用时间
或者逻辑值来限定事件
猝发脉冲：在一定空闲时间后发生的猝发脉冲的第N个边沿上进行触发
级联：“A”事件触发N次或触发一定时间后，触发“B”事件。“A”、“B”事件不支持视频触发，且不支持总线触发
测量与分析系统
自动测量
42种，可在屏幕上最多显示20个。包括周期、频率、延迟、顶降、上升时间、下降时间、正占空比、负占空比、正脉宽、负脉宽、猝发宽度、猝发间隔、猝发周期、相位、正过冲、负过冲、峰峰值、幅度、高电平、低电平、最大值、最小值、平均值、周期平均值、均方根、周期均方根、正脉冲个数、负脉冲个数、上升边沿数、下降边沿数、面积、周期面积、脉冲顶部、脉冲底部、脉冲幅度、交叉点电压、指定电压时间、上部、中部、下部、最大值时间、最小值时间
光标
波形和屏幕
测量统计
平均值、最小值、最大值、标准差
参考电平
用户可以定义自动测量的参考电平，可以用百分比或单位指定
范围
可选择屏幕或波形光标
波形直方图
波形直方图提供了一个数据值，表示在显示屏上用户定义区域范围内总命中数
信号源：CH1~CH4
类型：垂直、水平
测量种类：12种，包括波形个数、框内命中数、峰值命中数、中值、最大值、最小值、峰峰值、平均值、标准偏差、Sigma1、Sigma2、Sigma3
波形数学
一次支持的数学函数：27种
数学函数：加、减、乘、除、绝对值、平方、平方根、指数（自然数为底、10为底）、对数（自然数为底、10为底）、平均值、最大值、最小值、包络、插值、对比、倒数、反相、积分、平方根和、微分、FFT、XY
滤波器：高通滤波器、低通滤波器、平滑滤波器
FFT：垂直标度设置为线性RMS或dBm、dBmV，窗口设置为矩形、Hamming、Hanning、Blackman-Harris
极限与模板测试
（选件S01）
选择模板：标准、定制、极限测试
测试源：CH1~CH4
模板比例：锁定到源开启、锁定到源关闭
测试停止条件：不停止、波形(1～1000000)、时间(1秒～48小时)
失败动作：停止采集、保存波形、保存屏幕、辅助输出
结果显示：显示结果、显示详细结果
功率测量与分析
（选件S02）
支持的测量类型：5种
测量类型：电源质量、纹波、谐波、开关损耗、安全作业区
波特图分析
（选件S03）
需购置H02函数发生器选件
检测控制环路的频率响应，分析反馈系统的稳定性
眼图分析
（选件S20）
眼图显示
眼图测量：主要包括眼高，眼宽，0电平，1电平，Q因数等
抖动分析
（选件S21）
抖动显示：直方图，趋势图，频谱图，浴盆曲线
抖动分解：Tj，Rj，Dj，Pj，DDj，ISI，DCD
实时频谱分析仪
实时频谱分析
（选件S22）
分析通道数：1个
分析频率范围：DC~示波器带宽
实时分析带宽：10MHz、20MHz、40MHz、80MHz、160MHz、320MHz
窗口类型：矩形窗，汉宁窗，汉明窗，black-man窗，平顶窗，三角窗，凯塞窗
FFT波形刷新率：>40万次/秒
总线分析仪
解码通道
1个
显示格式
二进制、十六进制
显示方式
总线视图、数字视图、带有时标信息的事件表
I2C触发与分析选件S04
在10Mbps以内的I2C总线上的开始、重复开始、停止、确认丢失、地址、数据、地址/数据上触发，支持7位/10位地址协议类型
RS232触发与分析选件S05
在50bps～2Mbps以内的发送位开始、发送数据、Tx奇偶校验错误、发送包结束、接收位开始、接收数据、Rx奇偶校验错误、接收包结束上触发。
SPI触发与分析选件S06
在10Mbps速率内SPI总线上的SS有效、MOSI、MISO、 MOSI和MISO上触发
CAN触发与分析选件S07
在10kbps～1Mbps以内CAN信号上的帧开头、帧结尾、位填充错误、响应错误、ID、数据、ID和数据、帧的类型上触发
LIN触发与分析选件S08
在800bps～100kbps以内LIN信号的同步、标识符、数据、标识符/数据、唤醒帧、睡眠帧、错误上触发，支持协议标准：V1.0、V2.0
FlexRay触发与分析选件S09
在2.5Mbps、5Mbps、10Mbps以内的帧开头、指示位、标识符、循环数、标头字段、数据、标识符和数据、帧结尾、错误上触发
Audio触发与分析选件S10
在10Mbps内字选择、数据上触发，支持协议类型：I2S、LJ、RJ、TDM
USB触发与分析选件S11
在低速1.5Mbps或全速12Mbps的USB信号的同步、复位、中止、恢复、包结束、令牌包、数据包、握手包、特殊包、错误上触发
MIL-STD-1553触发与分析选件S12
在速率1Mbps的MIL-STD-1553信号的同步、命令、状态、数据、时间、奇偶检验错误、同步错误、manchester错误、非连续错误上触发
ARINC429触发与分析模块 选件S13
在1Mbps速率内的 ARINC 429总线信号的字开始、字停止、标签、标签+位数、标签范围、错误、所有0位、所有1位、所有位（眼）上触发
逻
辑
分
析
仪
选件H01
数字通道数
16
阈值选择
TTL（1.4V）、5VCMOS（2.5V）、3.3VCMOS（1.65V）、2.5VCMOS（1.25V）、ECL(-1.3V)、PECL(3.7V)、用户定义
自定义阈值范围
±20V，增量为10mV
阈值精度
±(150mV+阈值设置的3%)
最大输入电压
±40V峰值
输入动态范围
±10V相对于阈值
最小电压摆幅
500mVpp
最大输入切换速率
400MHz
输入阻抗
100kΩ±2%
垂直分辨率
1bit
定时采样率
2.5GSa/s
存储深度
160Mpts
最小检测脉宽
2ns
函
数
发
生
器
选件H02
通道数
2
最高输出频率
50MHz
最高采样率
200MSa/s
垂直分辨率
14bit
输出阻抗
50Ω（典型值）、高阻
输出波形
标准波形：正弦、方波、斜波、脉冲、直流、噪声、任意波
内建波形：SinX/X、指数升降、高斯、洛伦兹曲线、半正矢曲线、心电图
调制
FM、AM、FSK
正弦波
频率范围：0.1Hz~50MHz
谐波失真：-40dBc （>200mVpp @50Ω、1kHz）
杂散：-40dBc （>200mVpp @50Ω、1kHz）
总谐波失真：1% （>200mVpp @50Ω、1kHz）
信噪比：40dB （>200mVpp @50Ω、1kHz）
方波/脉冲
频率范围：0.1Hz~10MHz
占空比：0.1%~99.9%
占空比分辨率：0.1%或5ns（取2者较大）
最小脉宽：40ns
脉宽分辨率：0.1%或5ns（取2者较大）
斜波/三角波
频率范围：0.1Hz~1MHz
线性度：1%
可变对称性：0~100%
噪声
带宽：50MHz
内建波形频率
0.1Hz~1MHz
任意波形
波形长度：1~64k
频率范围：0.1Hz~25MHz
频率
精度：±25ppm
分辨率：0.1Hz或4位（取2者较大）
幅度
输出范围：10mVpp~2.5Vpp（50Ω）、20mVpp~5Vpp（高阻）
精度：±（1.5%幅度设置+1.5%直流偏置设置+2mV） （@1kHz）
直流偏置
偏置范围：±1.25V（50 Ω）、±2.5V（高阻）
偏置分辨率：1mV（50 Ω）、2mV（高阻）
偏置精度：±（直流偏置设置值的1.5%+3mV）
数字电压
表
测量源
CH1~CH4、CH5~CH8（选配八通道选件）
测量类型
AC有效值、DC、DC+AC有效值、频率
分辨率
电压测量：4位
频率计数器：8位
显
示
系
统
显示器类型
15.6英寸彩色液晶显示器
显示器分辨率
1920×1080
刻度
完整、网格、十字准线、框架
触摸屏
电容触摸屏、支持波形和菜单的操作
波形窗口
用户可设置
波形类型
点、矢量、余辉
灰度等级
256级
波形色彩
正常、反相、色温、光谱
亮度
波形、刻度及屏幕的亮度可以自由调节
输
入
输
出
端
口
USB主控
前后共6个，用于屏幕快照、仪器设置和波形数据的存储
以太网
RJ-45连接器，10/100/1000Mbps，支持网络程控
VGA视频输出口
DB-15孔式连接器，用于将示波器连接到外部监视器上
DP视频输出口
DP连接器，用于将示波器连接到外部监视器上
辅助输入
后面板BNC，输入阻抗1MΩ±2%；最大输入300Vrms
辅助输出
后面板BNC，用于触发信号输出或极限模板测试的事件输出
参考输入
后面板BNC，时基系统用于参考时钟的输入，频率10MHz、幅度0.4Vpp~5Vpp（50Ω）
参考输出
后面板BNC，时基系统用于参考时钟的输出，频率10MHz、幅度1.3Vpp（50Ω）
探头补偿器输出
前面板针脚，频率1kHz、幅度约3V
接地端口
后面板，用于机箱的接地
结
构
结构形式
便携式
电源
工作电压：198Vac～242Vac，工作频率：47.5Hz～52.5Hz
功耗：≤400 W
工作温度
0℃~+40℃
外形尺寸（宽×高×深）
（426±2）mm×（310.3±1.2）mm×（200±1.2）mm（不包含旋钮、底角和把手等）
重量
≤15kg
