新产品 3674系列矢量网络分析仪

Ceyear 3674系列矢量网络分析仪是技术创新的巅峰之作,可以轻松应对半导体芯片测试、材料测试、天线测试、高速线缆测试、微波部组件测试等带来的严峻挑战。出色的射频特性、灵活的硬件配置和丰富的软件功能相辅相成,只需一次连接即可完成多种测量任务。创新的人机交互设计可帮助您快速便捷地完成所需的测量设置,超大触摸屏为您带来灵活、高效的操作体验。

功能特点

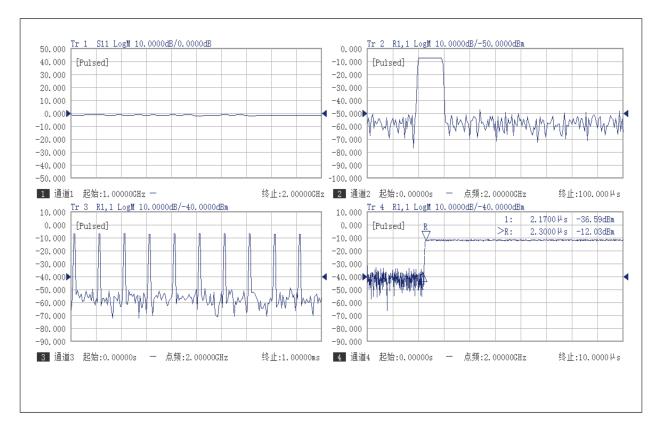

  • 脉冲S参数测量

    内置4路脉冲发生器,用于内部源调制、中频门控制,并从后面板输出。每路脉冲发生器的脉宽和延时独立可设。

    源调制来源包括后面板输入、内部脉冲发生器和常开、常闭等多种状态,既可利用外部脉冲对矢量网络分析仪的源进行调制,也可以使其处于连续波状态,通过触发同步模式进行测量,为T/R组件、天线收发模块等测试提供有力支撑。

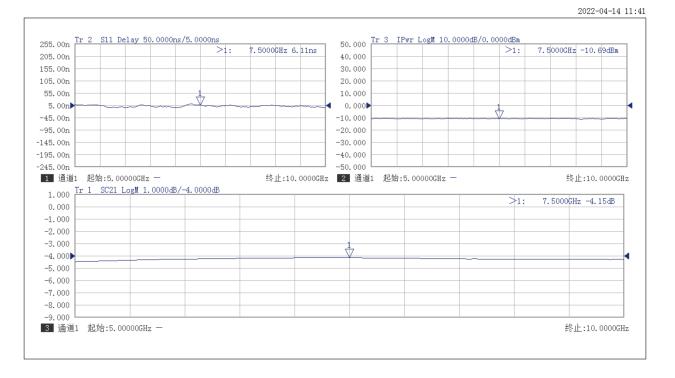

    混频器/变频器标量测量分析

    提供完善的混频器/变频器特性设置,支持双阶本振、外部本振源输入;支持线性扫、功率扫、段扫等多种扫描类型;通过简单设置可自动完成复杂混频器RF、双LO、IF之间倍频、分频等特性计算;支持源端口功率、本振端口功率、衰减、功率扫特性设置等。

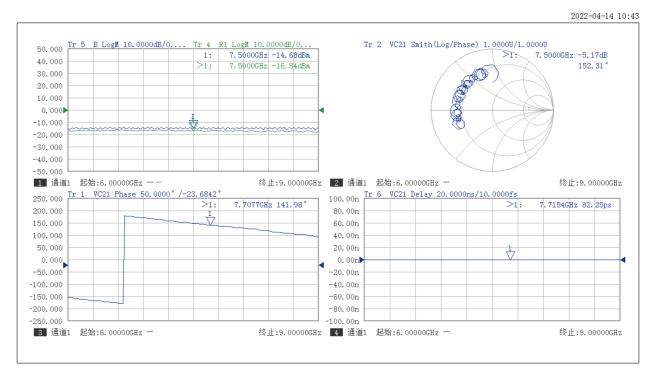

    混频器/变频器矢量测量分析

    提供完整的混频器/变频器幅度响应、绝对相位及绝对时延响应测量能力。校准过程中引入双混频器实现参考通路变频与校准通路的变频。引入的双混频器要求与被测件的变频特性一致,且校准混频器要求变频特性互易。

    单次连接即可完成混频器/变频器复数特性测量,幅度和相位测量精度高。

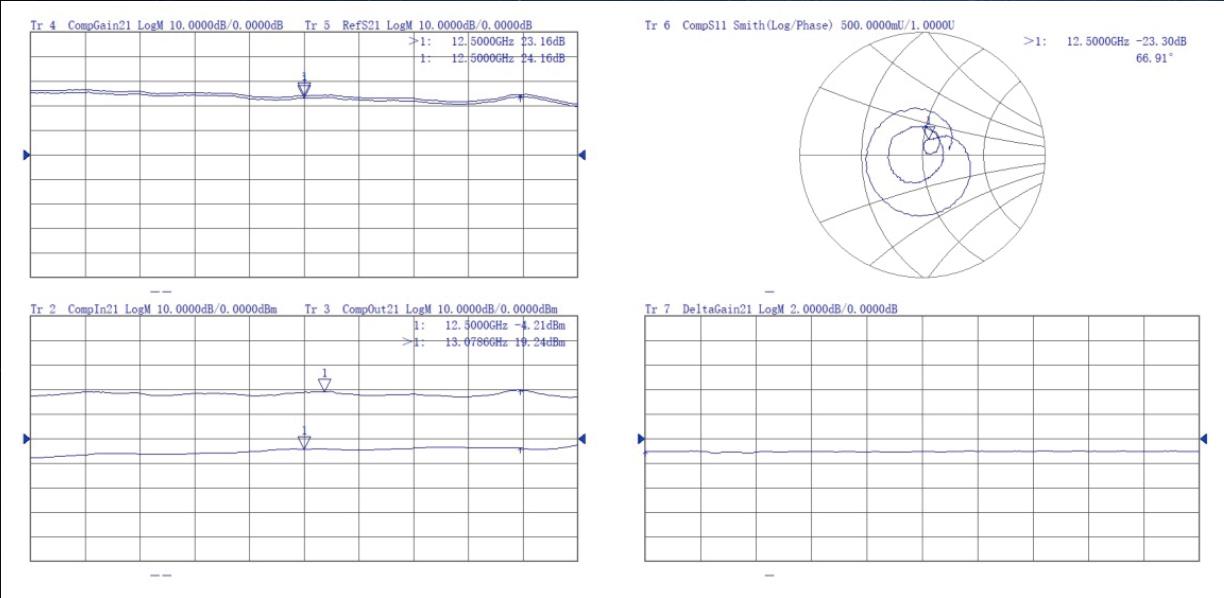

    增益压缩测量

    增益压缩测量功能能够通过一次连接、一次校准完成有源器件在工作频带内的线性增益、压缩点增益、压缩点输入功率、压缩点输出功率、线性输入匹配等压缩参数测量。

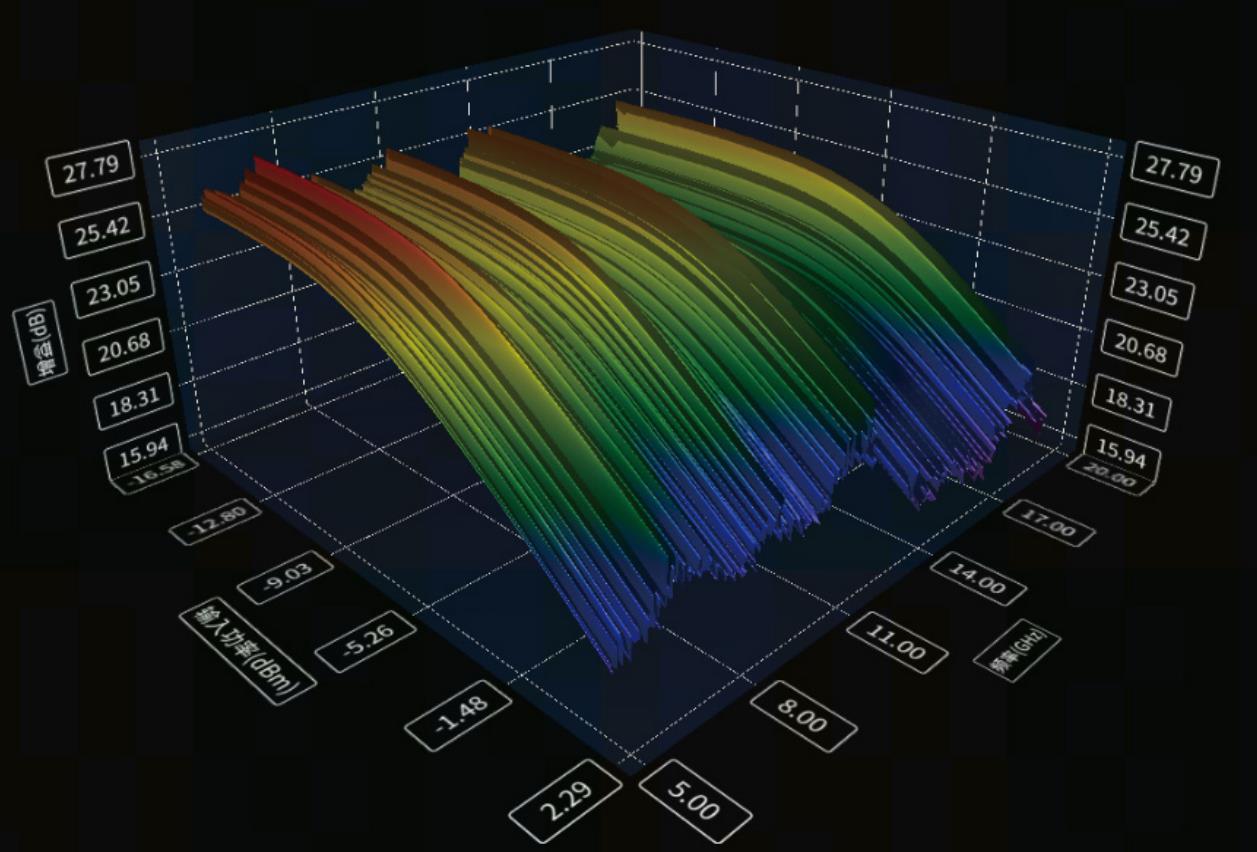

    增益压缩扫描三维图绘制

    提供三维视图功能,更好地展示被测件在激励状态下的工作性能,另外还可以展示频率切面和功率切面,可以直观展现被测件在每个频率点和每个功率点的特性。

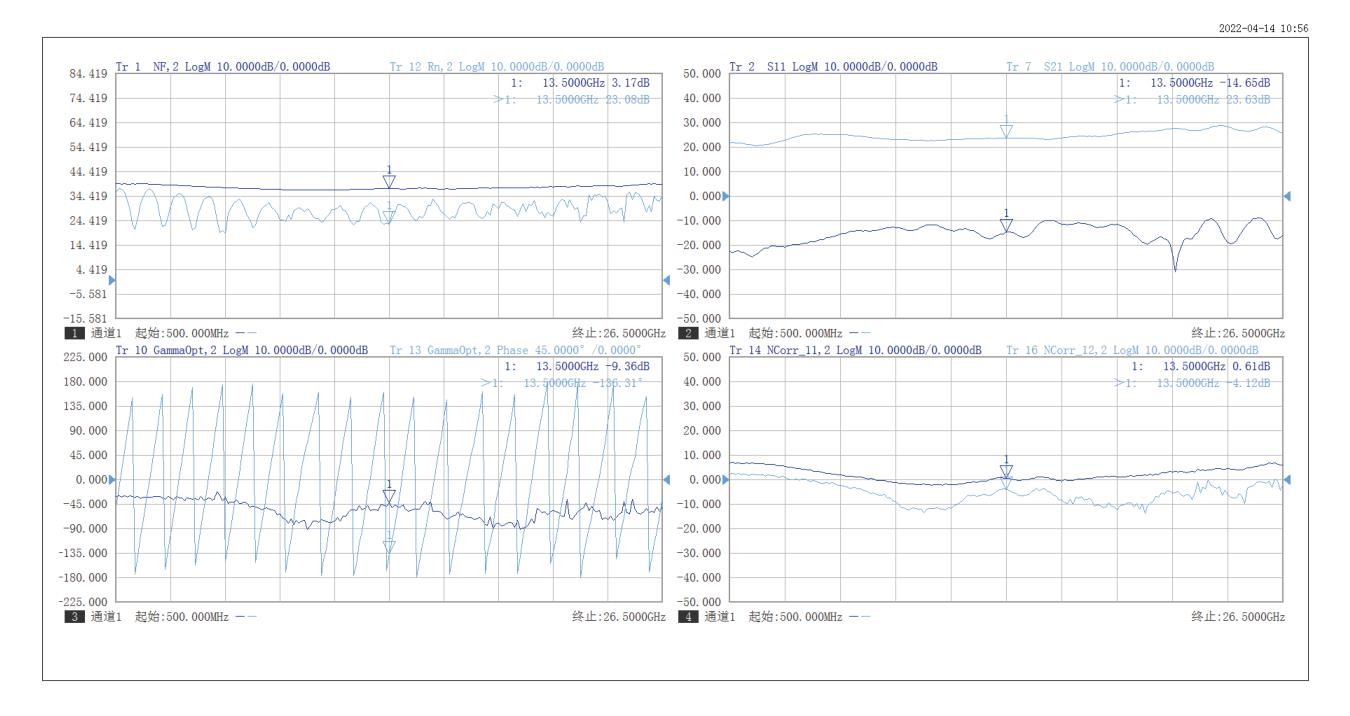

    噪声系数测量

    一次连接,可同时测试S参数、噪声系数、噪声参数、增益压缩和变频增益等多种参数。基于冷源噪声系数测试方法,可进行精确的噪声系数和噪声参数测试。通过构建先进的噪声相关矩阵模型,结合矢量网络分析仪精密的S参数校准,适用于较小噪声系数被测件的精确测试。测量动态范围最大可达55dB,适用于较大增益被测件的测试。



    信号完整性测量分析

    具备强大的信号完整性测量分析能力,可提供微米级的空间分辨率。单一视图同时完成时域和频域测试分析,可以精准测试传输线上阻抗特性的变化情况;便捷的近端与远端串扰测试,用于测试多条传输线之间相互影响的程度。

    高级时域分析选件具备基于网络参数的虚拟眼图生成及分析功能。根据不同的高速数字通信标准,高级时域分析选件可以使用预先定义好的眼图模板进行高效率Pass/Fail测试。









    技术规范

    技术指标

    3674B/C/D/E

    3674F/G/H

    3674K/L

    3674N/P/PA

    频率范围

    500Hz/10MHz~9GHz

    500Hz/10MHz~14GHz

    500Hz/10MHz~20GHz

    500Hz/10MHz~26.5GHz

    500Hz/10MHz~32GHz

    500Hz/10MHz~44GHz

    500Hz/10MHz~50GHz

    500Hz/10MHz~53GHz

    500Hz/10MHz~67GHz

    500Hz/10MHz~90GHz

    500Hz/10MHz~110GHz

    频率分辨率

    0.1Hz

    0.1Hz

    0.1Hz

    0.1Hz

    谐波抑制

    (1、3端口)

    -48dBc

    (0.01~4GHz)

    -57dBc

    (3.2~26.5GHz)

    -48dBc

    (0.01~4GHz)

    -57dBc

    (4~50GHz)

    -48dBc

    (0.01~4GHz)

    -57dBc

    (4~67GHz)



    功率扫描范围

    38dB@10GHz

    38dB@10GHz

    38dB@10GHz

    38dB@10GHz

    端口最大输出功率(标配)

    +13dBm@10GHz

    +13dBm@10GHz

    +13dBm@10GHz

    +13dBm@10GHz

    端口输出功率准确度

    ±1.0dB@10GHz

    ±1.5dB@10GHz

    ±1.5dB@10GHz

    ±1.5dB@10GHz

    系统动态范围

    133dB@10GHz

    131dB@10GHz

    131dB@10GHz

    125dB@10GHz

    系统迹线噪声

    IFBW:1kHz

    ≤0.0020dB@10GHz

    ≤0.015°@10GHz

    ≤0.0020dB@10GHz

    ≤0.020°@10GHz

    ≤0.0020dB@10GHz

    ≤0.020°@10GHz

    ≤0.0030dB@10GHz

    ≤0.035°@10GHz

    有效方向性

    44dB@10GHz

    38dB@10GHz

    41dB@10GHz

    30dB@10GHz

    有效源匹配

    31dB@10GHz

    30dB@10GHz

    36dB@10GHz

    29dB@10GHz

    有效负载匹配

    44dB@10GHz

    37dB@10GHz

    40dB@10GHz

    29dB@10GHz

    反射跟踪

    ±0.0061dB@10GHz

    ±0.0290dB@10GHz

    ±0.0110dB@10GHz

    ±0.0550dB@10GHz

    传输跟踪

    ±0.110dB@10GHz

    ±0.095dB@10GHz

    ±0.065dB@10GHz

    ±0.182dB@10GHz

    结构形式

    台式

    台式

    台式

    3674N/P:台式

    3674PA:分体式

    接头形式

    3.5mm(阳头)

    2.4mm(阳头)

    1.85mm(阳头)

    1.0mm(阳头)

    外形尺寸

    (高×宽×深)

    单位:mm

    二端口:475×279×560

    四端口:475×279×660

    二端口:475×279×560

    四端口:475×279×660

    二端口:475×279×560

    四端口:475×279×660

    二端口:475×279×560

    四端口:475×279×660

    (3674PA主机)





  •
