高性能WiFi转CAN模块

选型表

型号	CANWIFI-200T
实物图
CAN路数	2路
CAN接口形式	OPEN4接口
WLAN	集成2.4G WLAN接口，符合IEEE 802.11a/b/g/n标准
AP热点模式	支持
Station客户端模式	支持
以太网接口	1路（与WLAN不可同时使用）
电气隔离	√
工业级	√
数据接收能力	12000帧/秒（每路）
数据发送能力	8000帧/秒（每路）
TCP Sever模式	支持
TCP Client模式	支持
UDP模式	支持
TCP最大连接数	254（每路）
UDP最大连接数	6×254（每路）
转发延时	小于5ms
CAN口故障通知	支持
功耗	3000mW
120欧终端电阻	内置可配置

常用配件选型

稳定可靠，应用广泛

致远电子CANWIFI-200T产品均经过严酷的实践验证，稳定可靠，目前已经广泛应用于风力发电、工程机械、医疗设备等场合。

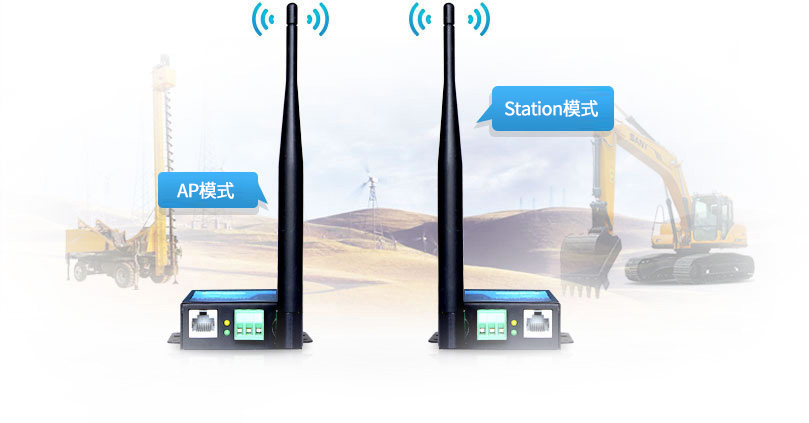

支持AP与Station模式

集成2.4G WLAN接口，符合IEEE 802.11a/b/g/n标准，支持AP与Station模式，可做热点或者做客户端接入路由器。

13万帧缓冲不丢帧

高性能型在任意波特率下满负载接收数据帧能力，13万帧缓冲，不丢帧才是硬道理。

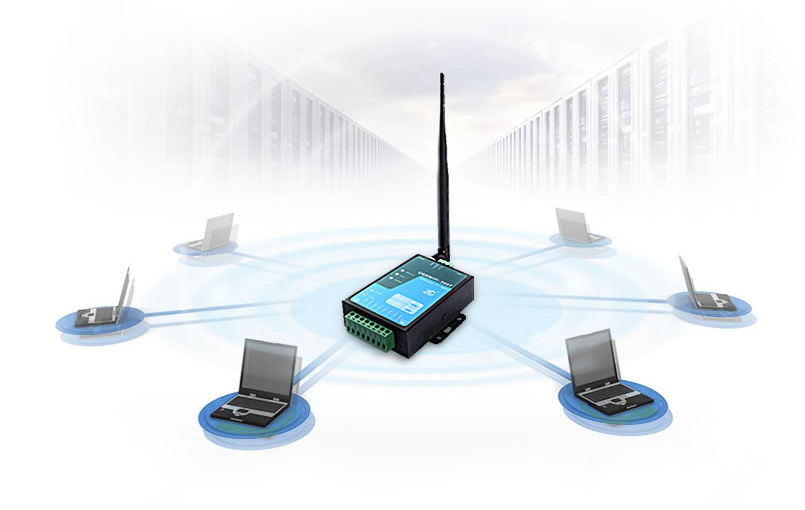

每路CAN支持高达254个连接

TCP支持多连接，高性能型每路CAN支持高达254个连接，业内第一。

支持WPA/WPA2-PSK加密

支持64、128位的加密/解密，256位的WEP，TKIP或AES密钥

2通道2500VDC电气隔离

2通道2500VDC电气隔离CAN接口，静电等级接触放电±8KV

符合CAN 2.0B规范

CAN协议完全符合CAN 2.0B规范，兼容CAN 2.0A，符合ISO 11898-1/2 。用户可以通过选配CANBridge-1054，支持ISO11898-3的容错CAN标准。

CAN波特率可编程任意设置1Mbps之间

CAN波特率可编程任意设置，范围在5Kbps～1Mbps之间

支持各类开发环境

高效易用的二次开发函数，可支持各类开发环境，如VC、C#、Labview、LINUX等

其他特点

• 高效易用的二次开发函数，可支持各类开发环境，如VC、C#、Labview、LINUX等

• 支持协议包括ETHERNET、ARP、IP、ICMP、UDP、DHCP、DNS、TCP

• 兼容SOCKET工作方式（TCP Server、TCP Client、UDP等），上位机通讯软件编写遵从标准的SOCKET规则

• CAN数据和以太网数据双向透明传输

• 高性能型支持CAN口故障以太网通知功能，上位机可以实时监控CAN口的错误状态

• 灵活的CAN口数据分帧设置，满足用户各种分包需求

• 可使用Windows平台配置软件配置工作参数

• 免费提供Windows平台配置软件函数库, 包含简单易用的API函数库, 方便用户编写自己的配置软件

• 支持本地的系统固件升级

配置软件ZNETCOM与测试分析软件CANtest

1.使用配置软件ZNETCOM2.80以上版本搜索设备进行参数配置（如设备IP、工作端口、目标IP、目标端口、CAN波特率等，具体配置见用户手册）：

2.然后打开CANTest测试软件，选择设备、PC工作方式、IP与端口启动CAN转换器；

3.启动后自动接收，基本操作满足单帧发送，可设置连续保存满足长时间测试要求；

4.高级操作可预定义100帧，并且可设置发送次数与间隔；

二次开发函数库

致远电子所有的CAN接口卡均使用同一套上位机二次开发函数库（支持VC、VB、C#、LINUX、Labview、LabWindows、Delphi7等主流开发环境），用户只需修改设备类型即可实现不同接口的无缝切换：
