USBCAN系列CAN接口卡
选型表
主推型号 | 经典型号 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|

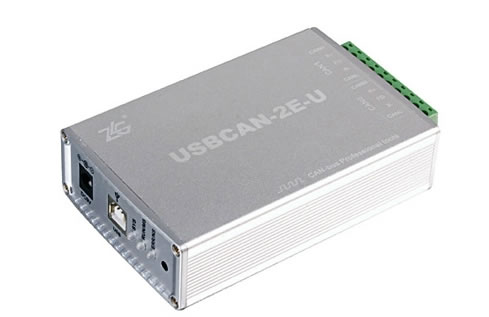

| 型号 | USBCAN-4E-U | USBCAN-2E-U | USBCAN-E-U | USBCAN-E-mini | USBCAN-II | USBCAN-II+ | USBCAN-II+-D | USBCAN-I | USBCAN-I+ | USBCAN-I-mini | |

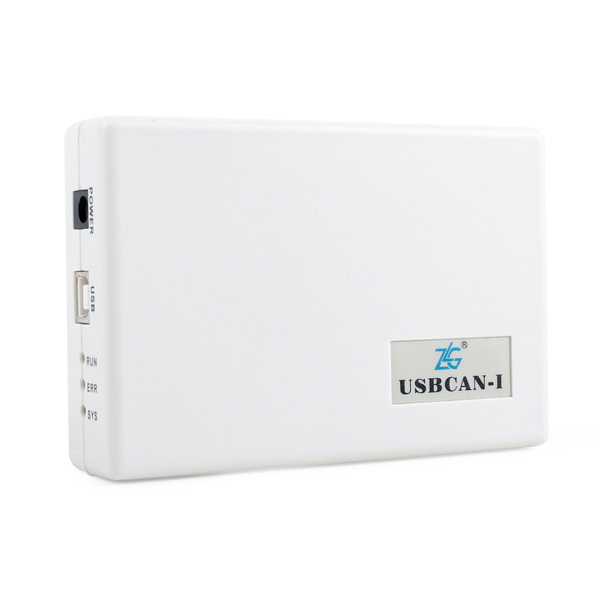

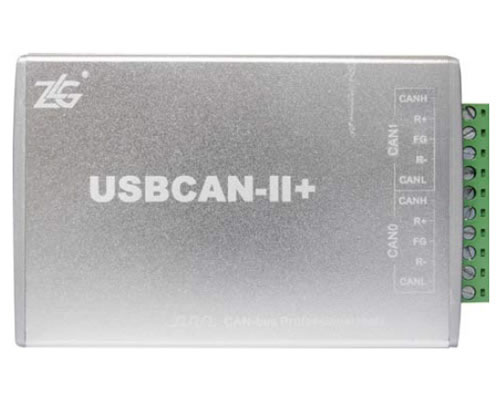

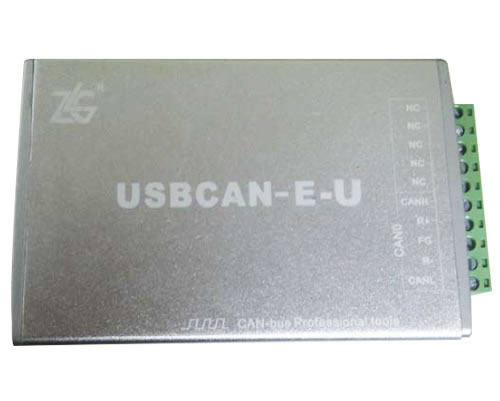

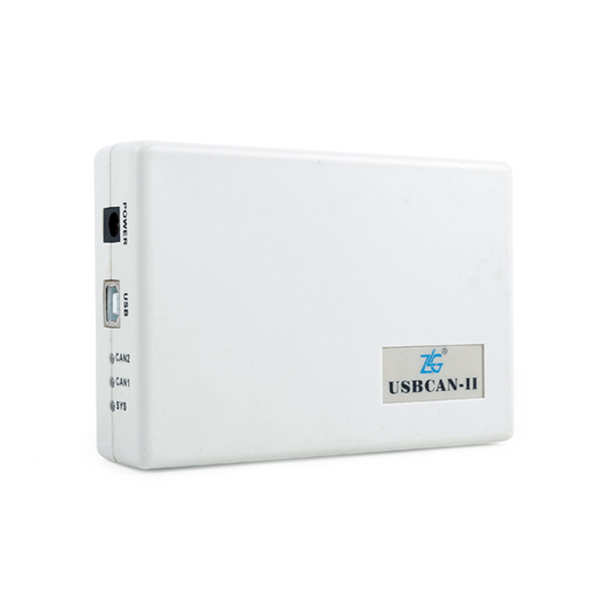

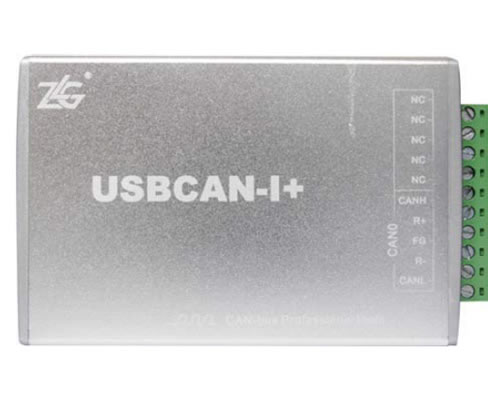

实物图 |  |  |  |  |  |  |  |  |  |  | |
| 接口形式 | DB9接口 | OPEN5螺丝端子 | OPEN5螺丝端子 | DB9接口（标配OPEN5端子转接头），带安装定位孔 | DB9接口 | OPEN5螺丝端子 | OPEN5螺丝端子，带安装定位孔 | DB9接口 | OPEN5螺丝端子 | DB9接口（标配OPEN5端子转接头），带安装定位孔 | |
| CAN路数 | 4路 | 2路 | 1路 | 1路 | 2路 | 1路 | 1路 | ||||
| 产品特色 | EMC增强型，可拓展1-4路CAN通道 | EMC增强型，支持总线错误分析 | EMC增强型，支持总线错误分析 | 便携式，支持总线错误分析 | 经典型号，支持Linux | 经典型号，支持Linux | 便携式，支持Linux | ||||
| 工业级 | √ | √ | √ | - | √ | √ | - | ||||
| 3500V电气隔离 | √ | √ | √ | √ | √ | √ | √ | ||||
| 备用供电接口 | - | √ | √ | - | √ | √ | - | ||||
| 数据接收能力 | 14000帧/秒 （每路） | 14000帧/秒 （每路） | 14000帧/秒 （每路） | 14000帧/秒 （每路） | 14000帧/秒 （每路） | 14000帧/秒 （每路） | 14000帧/秒 （每路） | ||||
| 数据发送能力 | 4000帧/秒 （每路） | 4000帧/秒 （每路） | 4000帧/秒 （每路） | 4000帧/秒 （每路） | 2000帧/秒 （每路） | 2000帧/秒 （每路） | 4000帧/秒 （每路） | ||||
| Windows系统驱动 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | ||||
| Linux系统驱动 | 支持 | - | - | - | 支持 | 支持 | 支持 | ||||
| 车载DBC文件解码 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | ||||
| 充电桩与BMS协议解码 | 支持 | 支持 | 支持 | 支持 | - | - | - | ||||
| CANopen与J1939协议分析 | 支持 | 支持 | 支持 | 支持 | - | - | - | ||||
| 外壳 | 金属 | 金属 | 金属 | 塑料 | 金属 （USBCAN-II塑料） | 金属 （USBCAN-I塑料） | 塑料 | ||||
| 120欧终端电阻 | 内置 | 外接 | 外接 | 内置 | 外接 （USBCAN-II内置） | 外接 （USBCAN-I内置） | 内置 | ||||

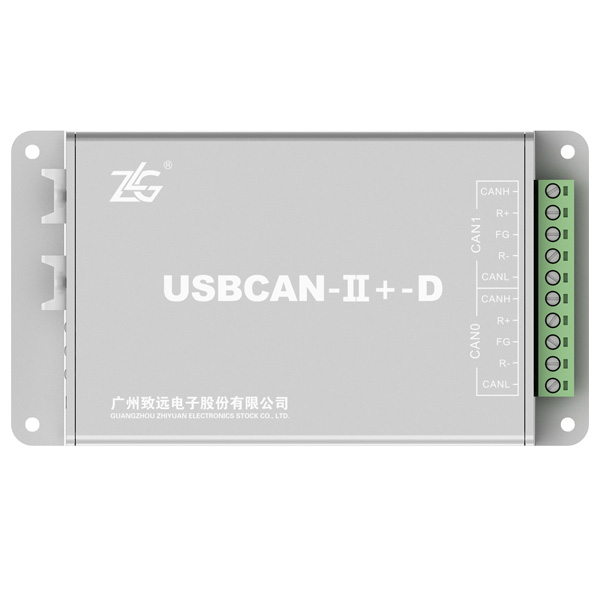

注：可固定安装的定制型号——USBCAN-II+-D、USBCAN-II+即原USBCAN-2A更名
国内应用最为广泛的CAN接口卡
经过严酷的实践验证，稳定可靠。
广泛应用于高速铁路、地铁、医疗、航空航天、楼宇安防、电梯控制、衡器等场合。
完美保护原有应用层协议，以一种全新的路由方式监听数据

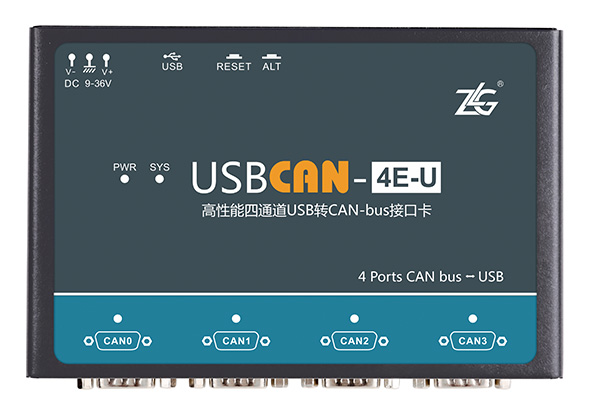

USBCAN-4E-U通过USB接入CAN网络，输入端细致采集数据信息，产品准确定位数据来源，
输出端精准重现数据出处，一体化工作流程，完整捕获数据，让USBCAN-4E-U告诉你数据来源于哪里。
世界首创的便携&可集成型Mini系列型号
USBCAN-E-mini与USBCAN-I-mini智能CAN接口卡是USBCAN便携版本，与USBCAN-E-U和USBCAN-I
操作完全兼容。并且自带安装定位孔，可以方便集成到机箱与外壳上。特别适合在医疗设备上使用。
高速USB2.0接口
兼容USB3.0和USB1.1
1~2通道2500VDC电气隔离CAN接口
静电等级接触放电±8KV

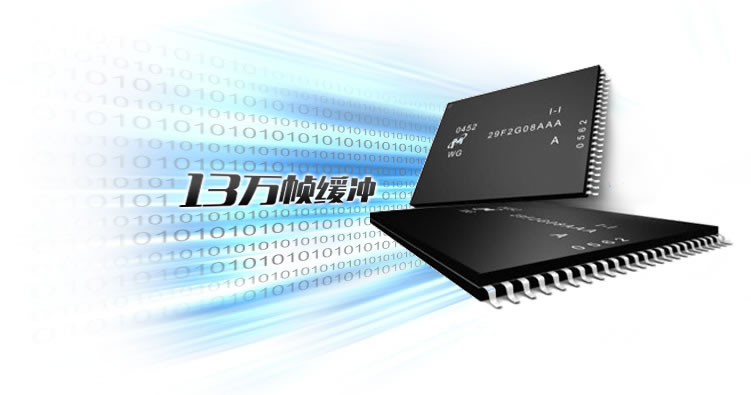

超大13万帧缓冲，不丢帧才是硬道理
任意波特率下满负载接收能力，超大13万帧缓冲，不丢帧才是硬道理
支持车载DBC解码、CANopen、J1939协议、
国网充电桩与BMS协议分析
CAN协议完全符合CAN 2.0B规范，兼容CAN 2.0A，符合ISO 11898-1/2/3。
用户可以通过选配CANBridge-1054，支持ISO11898-3的容错CAN标准。

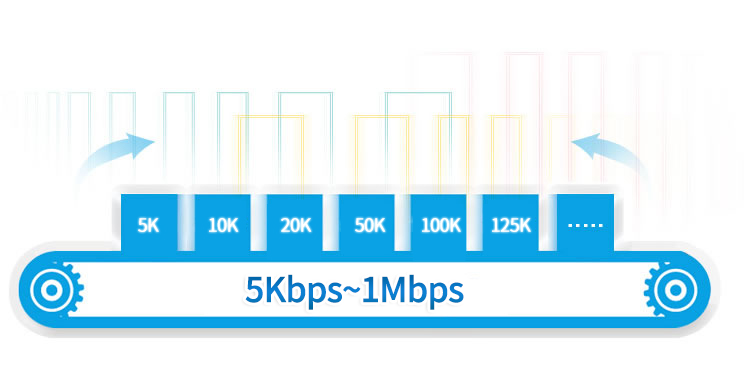

CAN波特率可编程任意设置，范围在5kbps~1Mbps之间
支持各类开发环境
高效易用的二次开发函数，可支持各类开发环境，如VC、C#、Labview、LINUX等

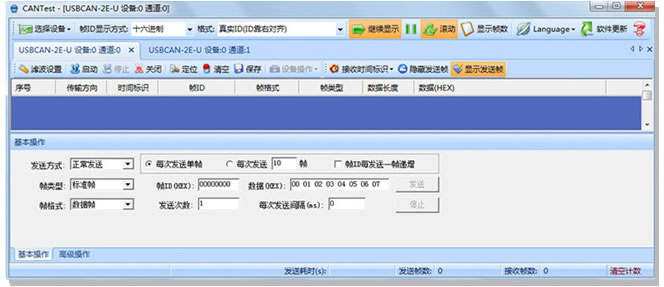

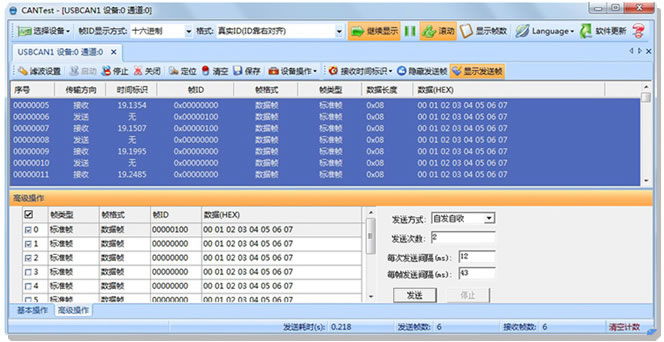

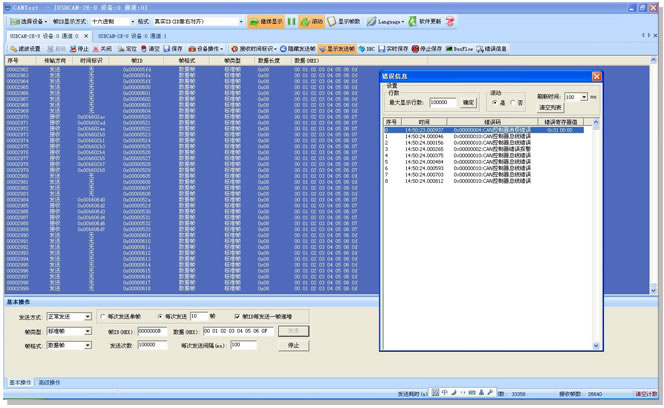

强大的测试分析软件CANtest

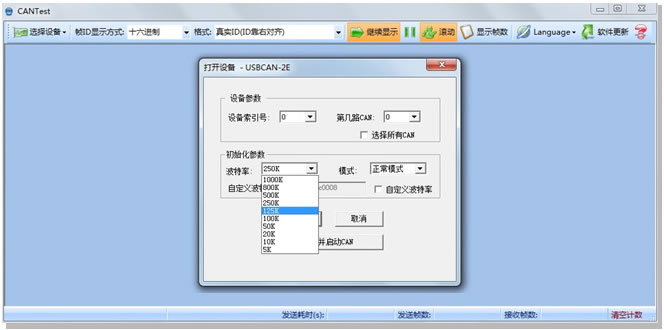

1．选择设备波特率、通道号、工作模式启动CAN卡
2．启动后自动接收，基本操作满足单帧发送，可设置连续保存满足长时间测试要求
3．高级操作可预定义100帧，并且可设置发送次数与间隔

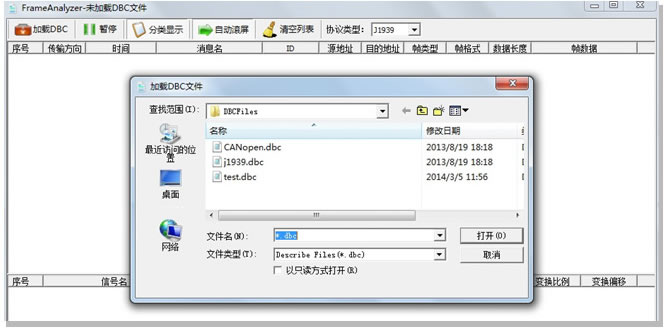

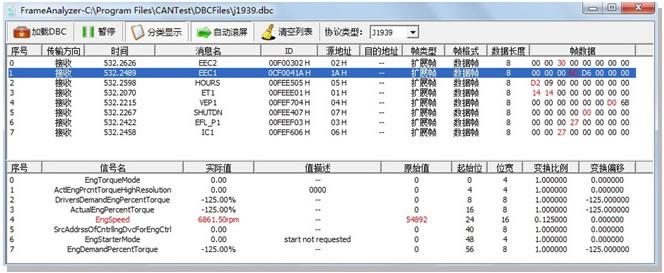

4．可加载车载DBC文件、CANopen协议、J1939协议

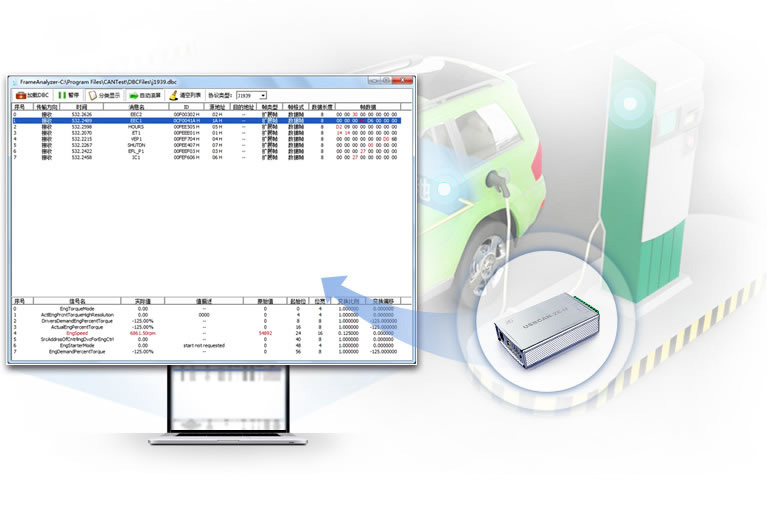

5．支持国网充电桩与电动汽车BMS通讯协议解析，显示方式支持分类刷新

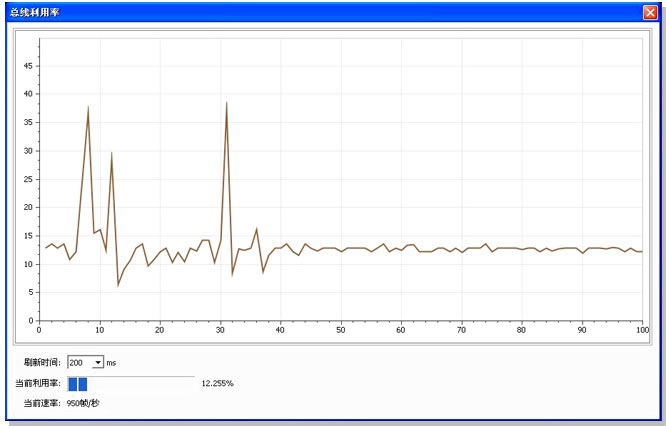

6．支持总线利用率实时显示

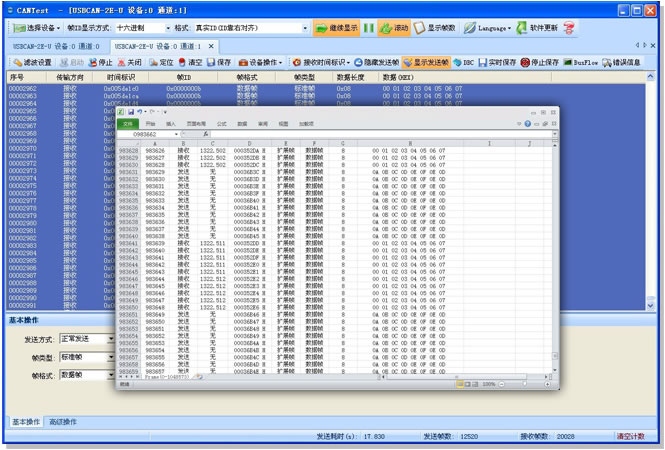

7．通信报文实时保存
8．支持错误信息实时打印
二次开发函数库
致远电子所有的CAN接口卡均使用同一套上位机二次开发函数库（支持VC、VB、C#、LINUX、Labview、LabWindows、Delphi7等主流开发环境），用户只需修改设备类型即可实现不同接口的无缝切换：
