DT6000系列智能变电站光数字测试仪
| 产品型号 | DT6000A | DT6000E | DT6000S | |
|---|---|---|---|---|
| 图片 |  |  |  | |
| 人机交互 | 屏幕尺寸 | 5.6寸真彩色 | 5.6寸真彩色 | 7寸真彩色 |
| 操作方式 | 按键 | 按键 | 触摸屏+按键 | |
| 端口类型 | FT3接收 | 2个 | 1个 | 2个 |
| FT3发送 | 2个 | 1个 | 2个 | |
| B码接收 | 1个 | 1个 | 1个 | |
| 光以太网 | 3个 | 3个 | 4个 | |
| 电以太网 | — | — | — | |
| 单纤收发 | √ | √ | √ | |
| 开入开出接口 | — | 1对 | — | |
| 存储接口 | SD接口 | SD接口 | SD接口+U盘接口 | |
| 协议支持 | IEC61850-9-1/9-2 | √ | √ | √ |
| IEC60044-7/8(FT3) | √ | √ | √ | |
| GOOSE | √ | √ | √ | |
| IRIG-B | √ | √ | √ | |
| IEEE1588 | √ | √ | √ | |
| SCL | √ | √ | √ | |
| 基本功能 | SMV接收分析 | √ | √ | √ |
| MU延时测试 | √ | √ | √ | |
| GOOSE接收分析 | √ | √ | √ | |
| GOOSE时序分析 | — | √ | √ | |
| 光功率 | 光以太网、FT3 | 光以太网、FT3 | 光以太网、FT3 | |
| 对时与授时 | IRIG_B、IEEE1588、PPS | IRIG_B、IEEE1588、PPS | IRIG_B、IEEE1588、PPS | |
| 录波分析 | PCAP、COMTRADE、暂态 | PCAP、COMTRADE、暂态 | PCAP、COMTRADE、暂态 | |
| 报文发送及状态序列 | √ | √ | √ | |
| 高级功能 | GMRP组播测试 | — | √ | √ |
| 网络压力测试 | √ | √ | √ | |
| 异常报文模拟 | √ | √ | √ | |
| 端口串接功能 | √ | √ | √ | |
| SCD校对及图形化分析 | — | √ | √ | |
| IED配置向导 | — | √ | √ | |
| 零序保护试验 | — | — | √ | |
| 距离保护试验 | — | — | √ | |
| 差动保护试验 | — | — | √ | |
| 同期试验 | — | — | √ | |
| 开入开出延迟测试 | — | √ | — | |
| 多机协同工作 | — | — | √ | |

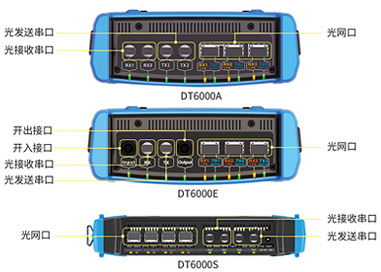

丰富的接口
DT6000系列提供三种不同接口配置型号，DT6000A配置三个光网及2对光串口；DT6000E 配置三个光网口及开入开出口；DT6000S配置四个光网口和两对光串口。

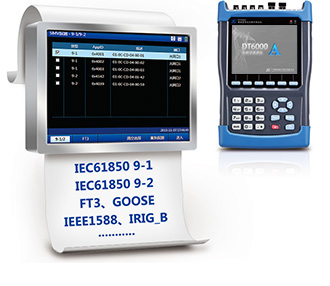

自适应识别所有报文
DT6000 系列自适应识别IEC61850 9-1、IEC61850 9-2、FT3、GOOSE、IEEE1588、IRIG_B 等报文，并分析和显示报文内容，是智能变电站检修和调试的必备工具。

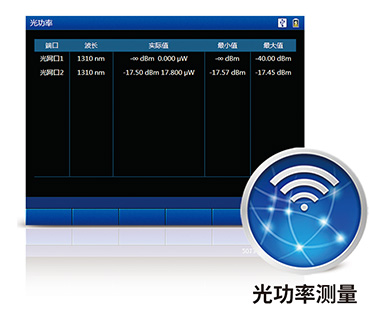

光功率测量
DT6000系列内置光功率测试功能，在测试接收报文的同时，对光功率进行检测，轻松实现了光纤链路检查。
强大的数据处理能力
DT6000系列能够同时发送4个SMV控制块、4个GOOSE控制块，能同时对两个SMV控制块的信号进行分析对比，能同时接收处理10个GOOSE控制块的数据。

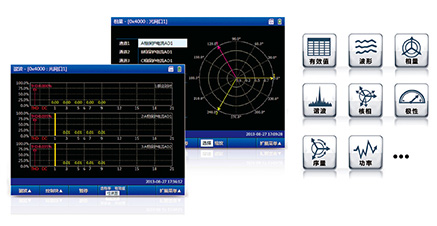

丰富的图形显示
DT6000系列可测量有效值、波形、相量、序量、功率、谐波、双AD、核相、极性……，并以数值、波形图、相量图、极性图等多种方式显示，方便直观。

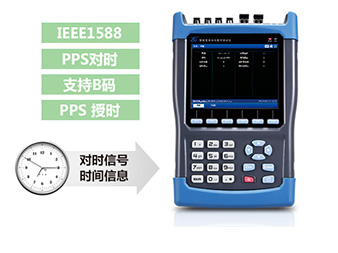

丰富的时间信号调试
DT6000系列支持丰富的时间信号调试，可以对接各种时钟源，支持IRIG_B、IEEE1588、PPS 对时，并可模拟输出IRIG_B、PPS 授时信号；可按时间信号触发报文发送，状态序列按指定时间触发状态切换，实现多机同步试验。

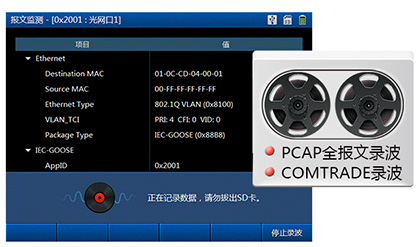

PCAP全报文录波
DT6000系列支持PCAP全报文录波，录波结束后可在本机对录波文件进行异常分析和波形重放，同时支持广泛使用的COMTRADE录波，录波结束后用户可以在PC端使用标准的COMTRADE分析软件进行数据分析。
异常报文模拟
电压/电流、谐波/间谐波/谐波子组/高次谐波、波动/闪变（长闪变与短闪变）、功率/功率因数、有功/无功/视在功率 ,并且记录的电能参数多达 461项。生成的数据可供上位机软件分析，以及自定义生成符合国标的报表。

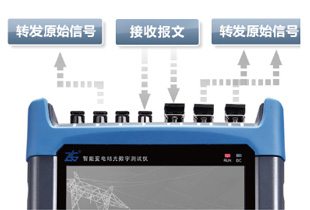

光网口、光串口串接功能
DT6000系列具有光网口、光串口的串接功能，接收报文分析报文的同时，把原始信号转发出去，不影响原有网络的正常运行，便于信号同步对比监测。

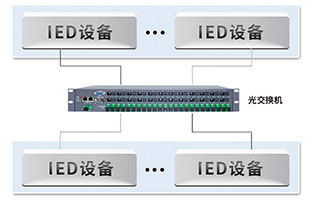

GMRP组播测试
DT6000系列支持GMRP组播测试，可以随时加入GMRP组播网络，并且支持灵活的GMRP报文发送测试和报文接收分析。

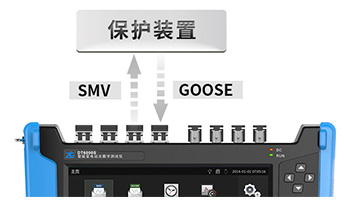

专项保护测试
DT6000S支持专业的保护装置试验，支持零序保护、距离保护、差动保护等保护装置专项测试功能以及同期装置测试功能。

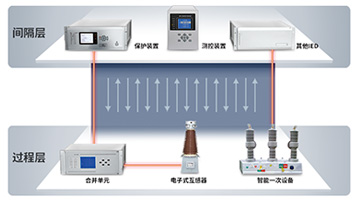

强大分析功能
集多种功能于一体，轻松完成间隔层、过程层的保护测控装置、合并单元、互感器和光功率测试。

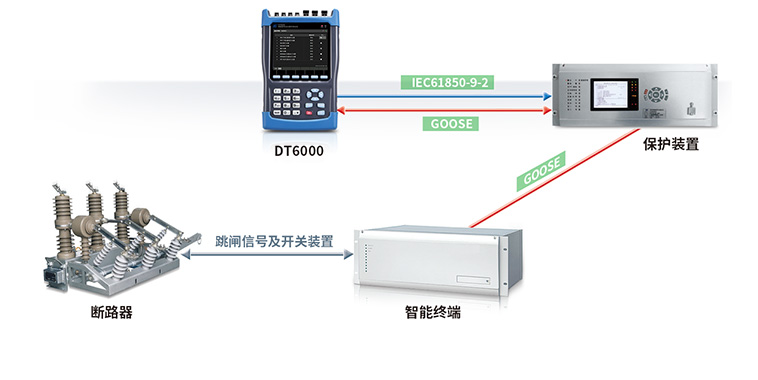

保护装置测试
DT6000S支持零序保护、距离保护、差动保护等保护装置专项测试功能以及同期装置测试功能。通过DT6000S给保护装置施加采样值和断路器状态，并模拟各种短路故障，测试保护装置在设置的不同定值和各种短路故障状态下的动作状态和动作时间是否正确。

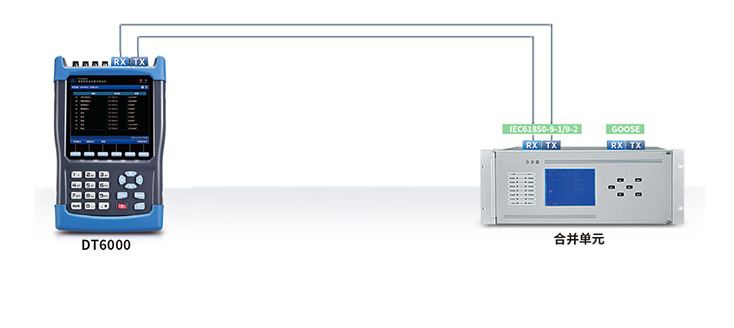

合并单元单体测试
在智能变电站中，合并单元用于采集、合并互感器信号，经过数字滤波、同步、重采样等处理后，将汇总的信号分发给保护和测控装置。在对合并单元进行出厂校验、现场调试时，可以使用DT6000检查其输出报文格式、SV采样值和GOOSE信号。

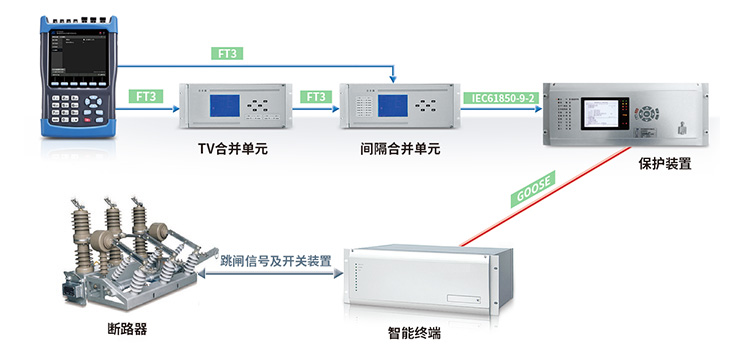

二次回路检查
E6000测量参数配置文件可保存，并支持一键调用，免去相同现场反复配置参数的烦恼，节省宝贵时间。
智能终端单体测试
