国家电网充电桩计费控制单元解决方案

在2015年10月份之际，国家电网发布了一份《电动汽车非车载整车直流充电机通用技术规范》文件，用于作为非车载整车直流充电机采购的统一标准规范书，适用于国家电网公司非车载整车直流充电机集中采购。

这份文件对于充电桩内部的计费控制单元的软硬件参数作了详细规范，那么什么是计费控制单元呢？我们可以看看以下这张图：

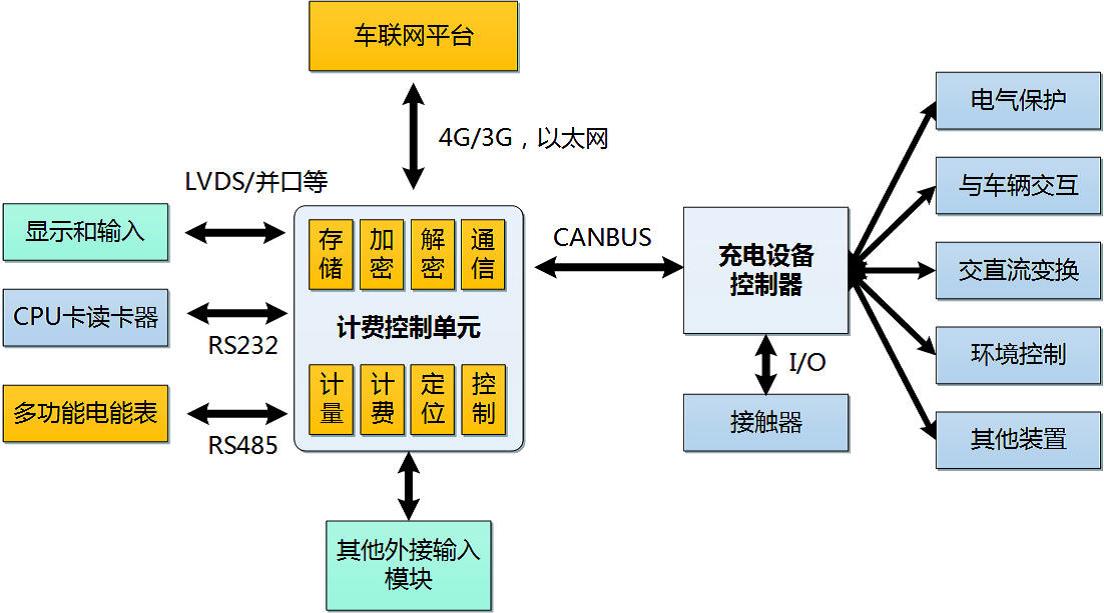

图1 充电机内部元器件关系图

从图中我们可以看到，计费控制单元是通过软硬件接口连接相应的输入/输出组件，完成人机显示、计费计量、数据加解密、控制充电设备、与车联网平台通信等功能，是充电桩的重要组成部分。

为了保证计费控制单元应用软件运行环境的有一致性和兼容性，计费控制单元硬件应遵循国家电网文件中规定的软硬件参数，如图2所示。

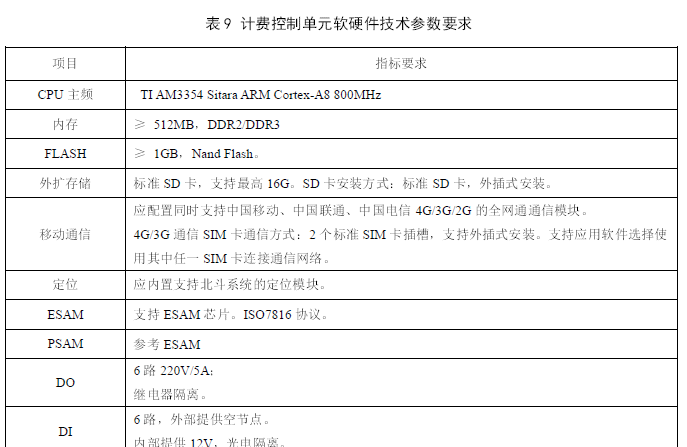

图2 计费控制单元软硬件技术参数要求截图

致远电子针对此文件标准，开发出了基于TI AM3354处理器的国网充电桩计费控制单元DCP-3000L，能够完全满足国家电网标准的软硬件技术参数要求，并支持所有的底层驱动程序和操作系统。帮助广大企业实现充电桩产品的快速搭建。

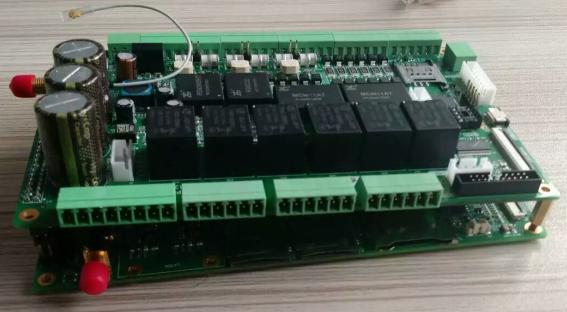

图3 国网充电桩计费控制单元DCP-3000L

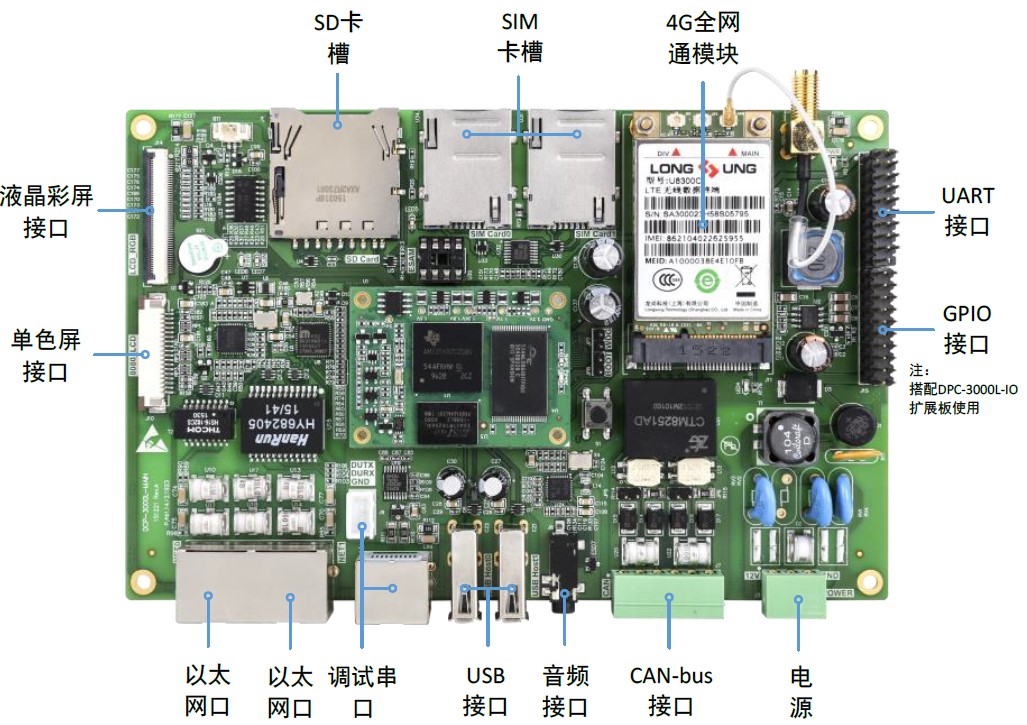

图4 国网充电桩计费控制单元DCP-3000L底板

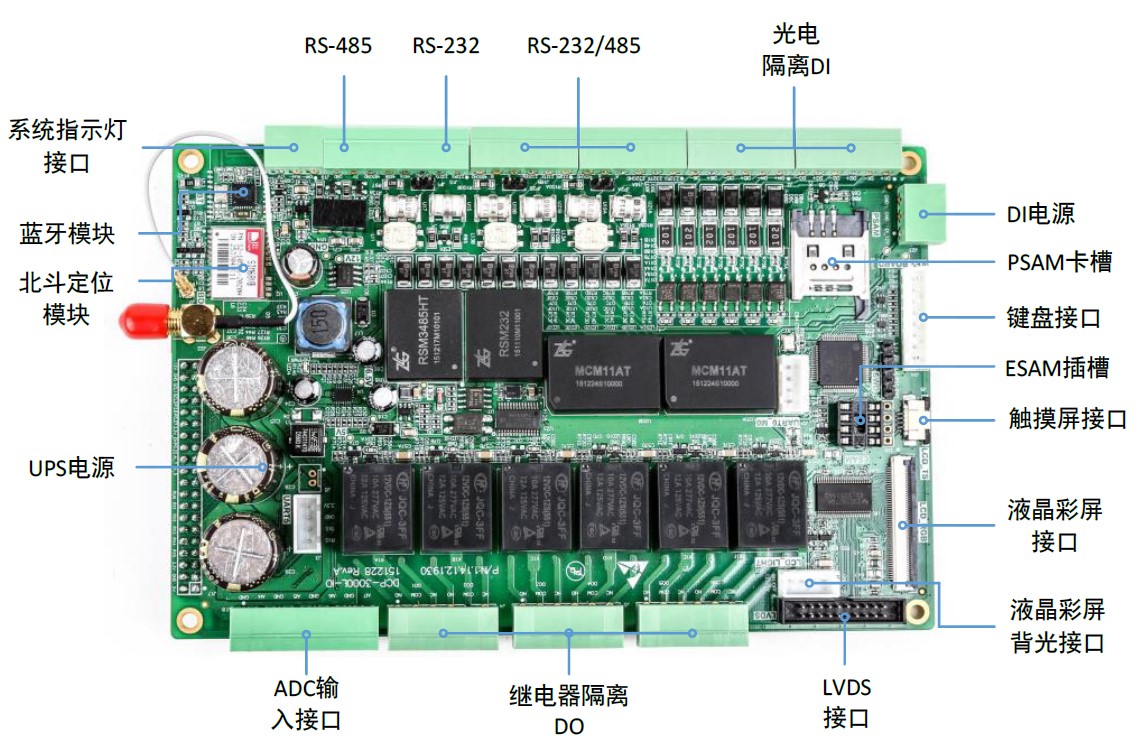

图5 国网充电桩计费控制单元DCP-3000L-IO

另外，对于充电桩的其他配套产品和测试仪器，ZLG致远电子可提供系统级解决方案，如图6所示。

图6 致远电子充电桩系统级解决方案
