PA5000H功率分析仪

1500V（峰值因数1.33），7通道直接测量

PA5000功率分析仪采用了高稳定度温度补偿的100MHz同步时钟，避免了温漂带来的测量误差，使每个通道的相位误差都在10ns以内，保证了有功功率及功率因数测量精度。

500次谐波

PA5000功率分析仪带宽高达5M、采样率可达2MS/s，可以测量高达500次谐波，并有多种组合显示方式能同时显示各次谐波含量，用户可在菜单中打开“前十大谐波功能”查看所有谐波中能量最高的前十大谐波。不仅如此，为了方便用户进行更细致的分析，我们加入了FFT模式谐波分析功能，用户可以查看每一个频点的数值，并查看每次间谐波的数据。

双PLL源倍频技术

PA功率分析仪通过引入PLL硬件电路，使采样频率和信号频率同步，以获得准确的谐波测量结果。并且此功能在PA8000与PA5000功率分析仪上做出了升级，支持双PLL源，用户可为不同的测量通道选择不同的PLL源，便于同时对输入、输出信号的谐波进行对比分析。

详情见光伏风电行业应用

多电机测试

PA5000功率分析仪可在7张功率板卡中任选一张或几张升级为电机测试板卡（PA8000、PA5000均可以选择多路电机板卡），功率板卡配合电机板卡可以同时对电动汽车内部的变速箱（变频器）和电机进行联调测试，用户将可以更加准确的同时测量电机系统的整体性能。

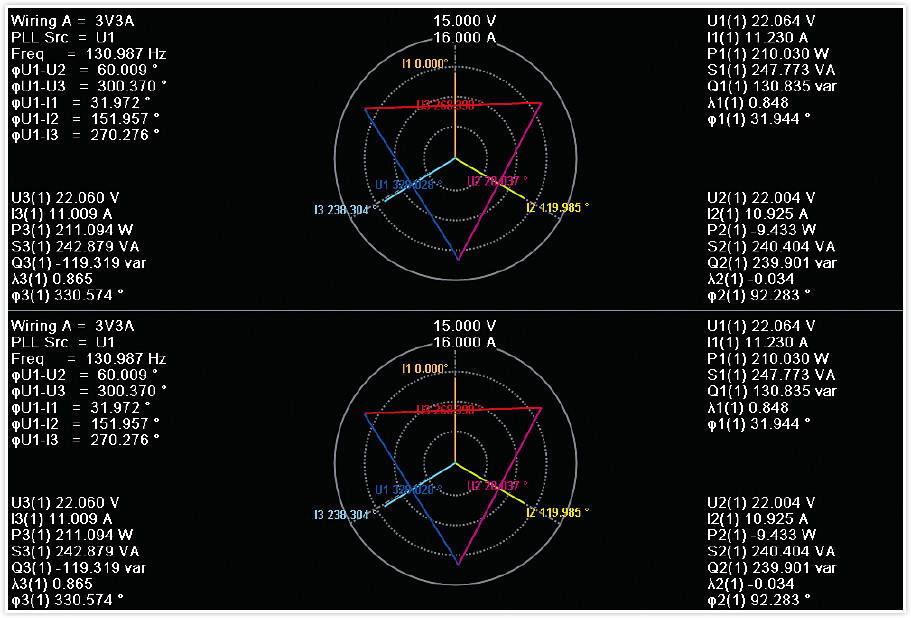

双矢量图分析

PA5000功率分析仪可同时测量并显示变频器输入三相与输出三相的矢量图，可对输入、输出各相间的相角关系进行分析，准确评估出输入信号对输出信号的角差影响。（所有型号均能满足）

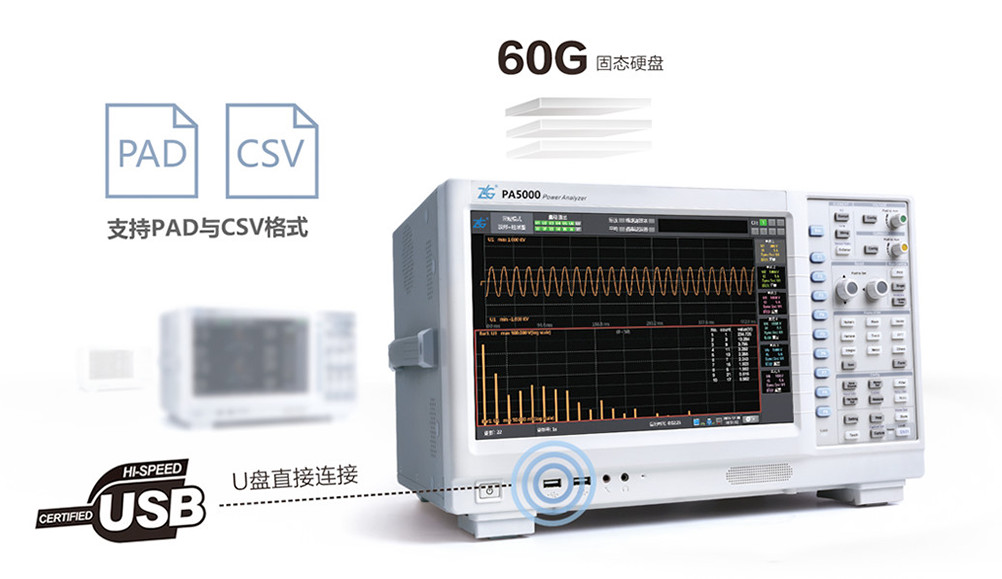

60G数据存储与优秀的数据格式分析

PA5000功率分析仪拥有高达60G的固态硬盘可以海量存储数据，用户更可以直接连接U盘将想要的数据全部储存，PAD与CSV格式多样支持、存储时间随意控制，让存储再也不是难题。
